Paso 1 de 22
Foto original enviada por Jesus
Paso 2 de 22

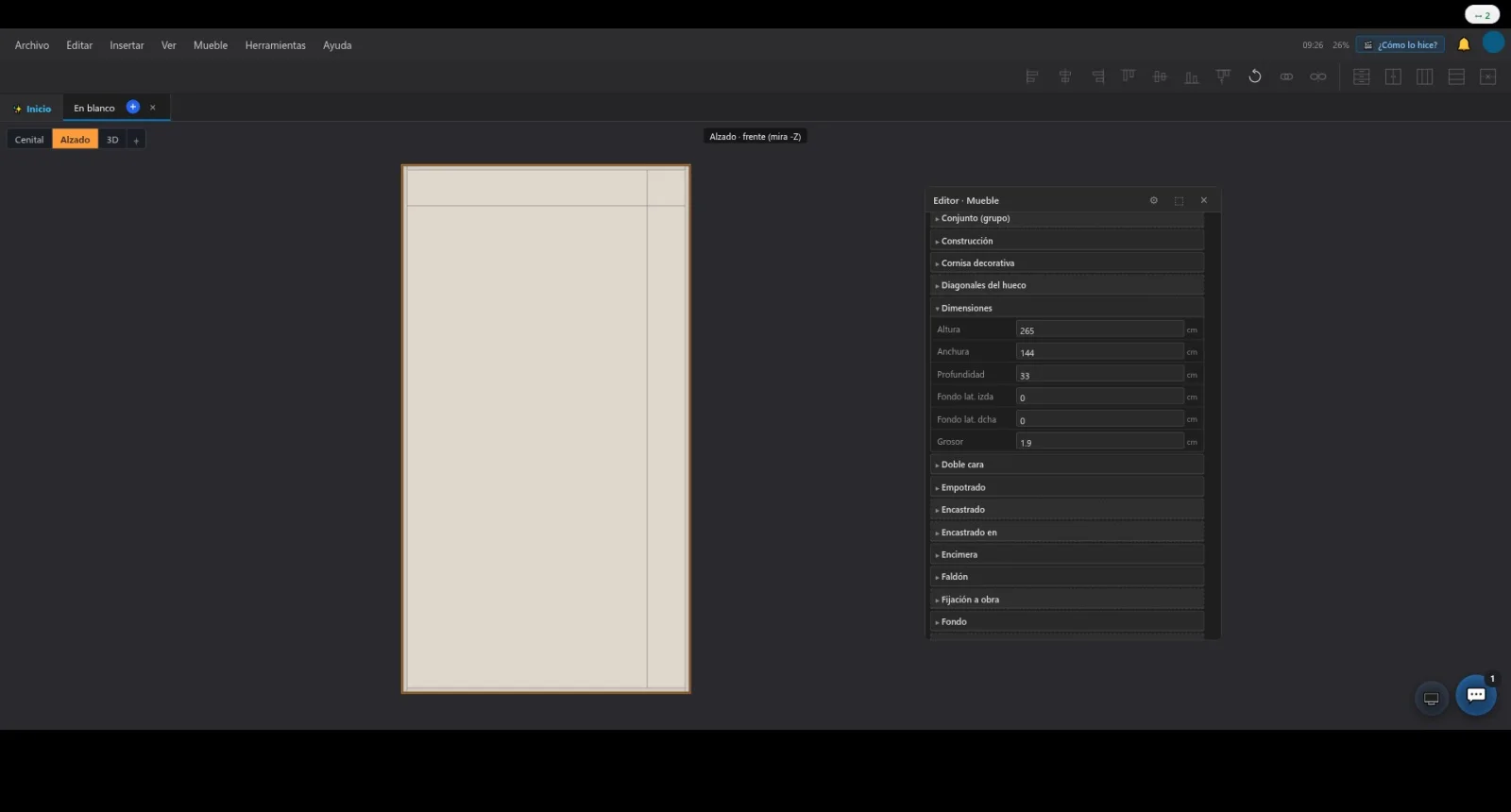

Vamos a hacer tres módulos. Lo primero damos dimensiones al mueble
Paso 3 de 22

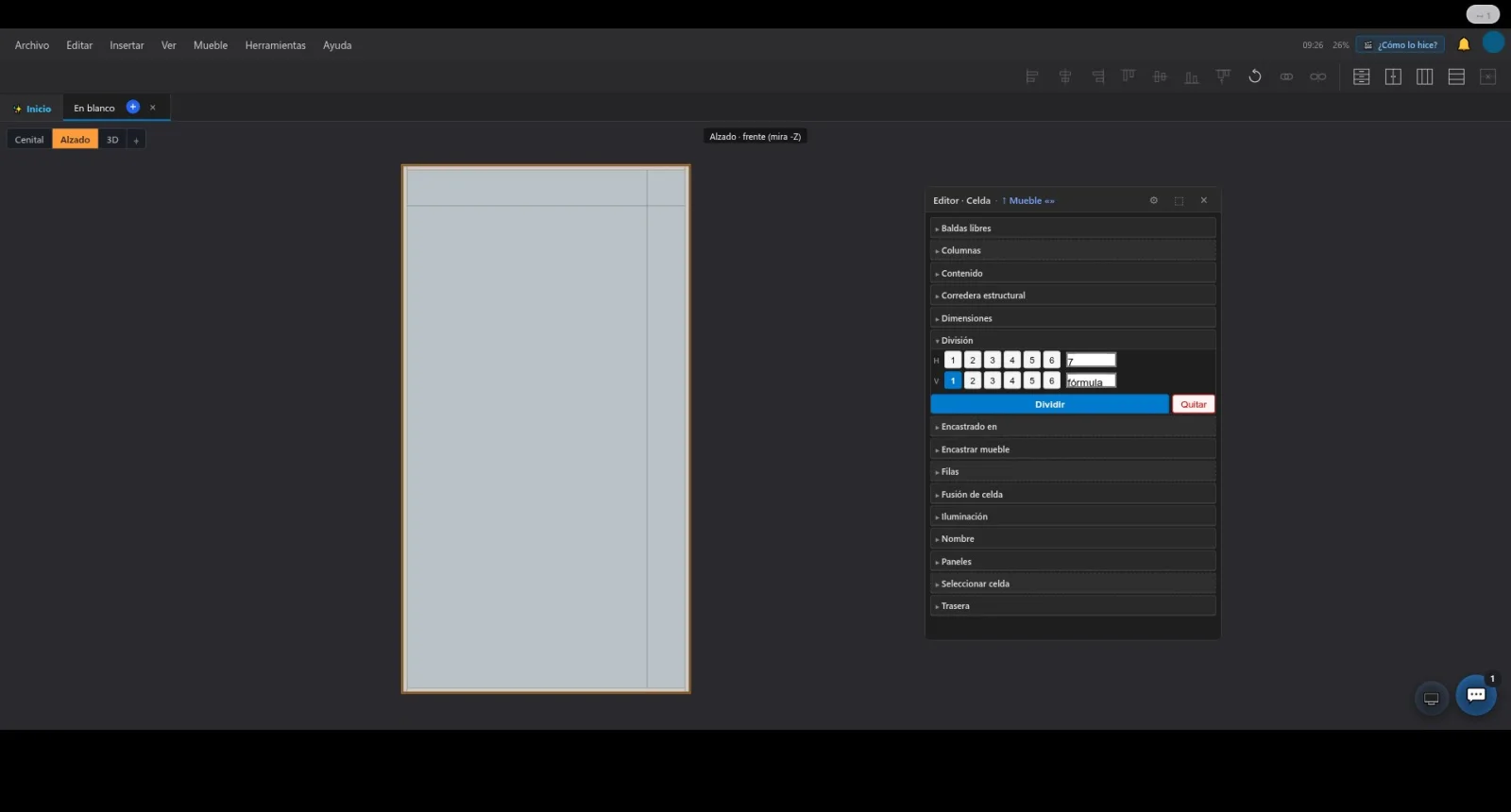

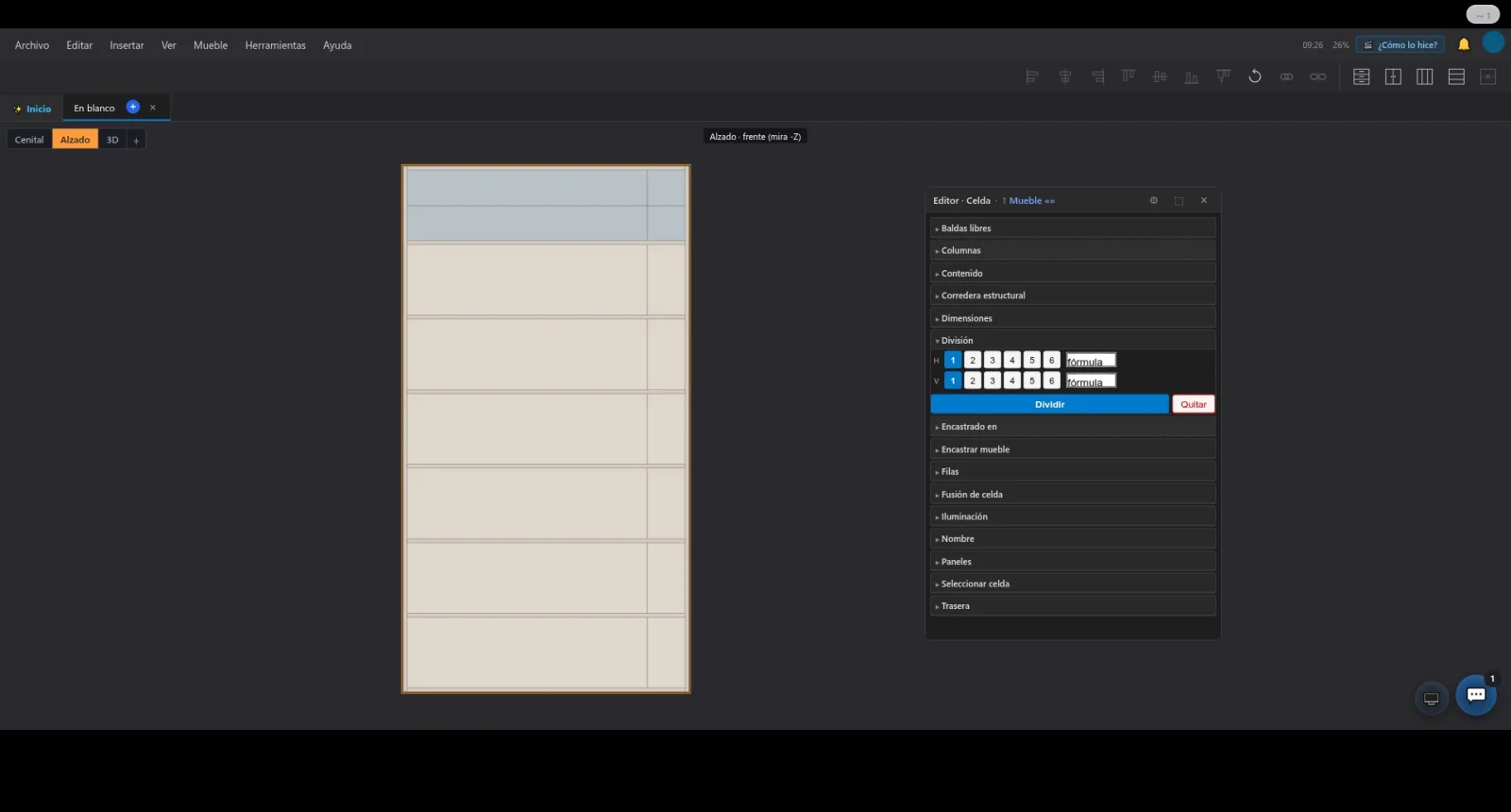

Observando la imagen suministrada vemos que la minima división horizontal sería la unidad para dividir el mueble. Dividimos el mueble en 7 partes horizontales
Paso 5 de 22
Seleccionamos las centrales y las vamos a fundir porque, tenemos dos listones a los lados y son listones corridos

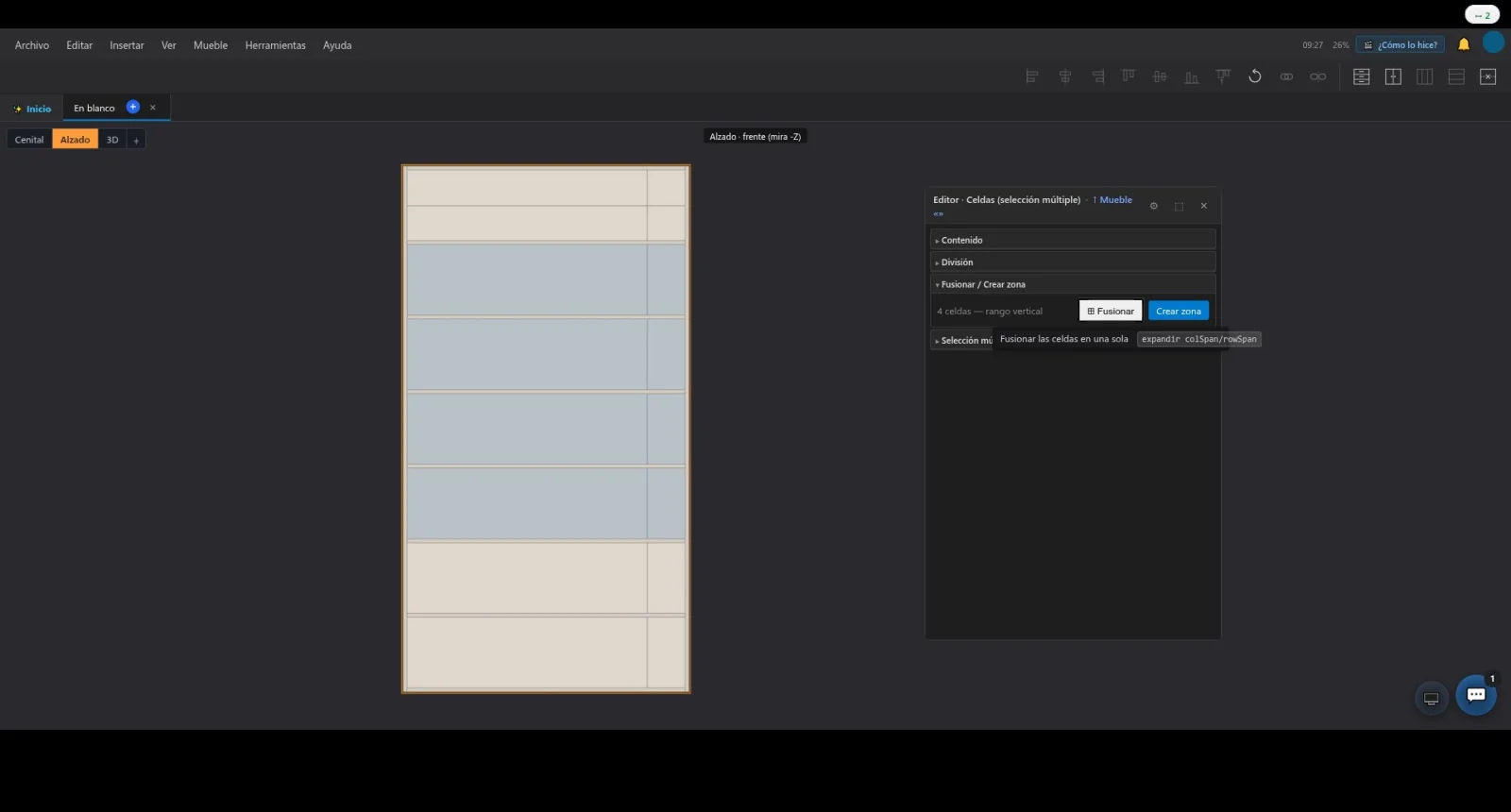

Paso 6 de 22

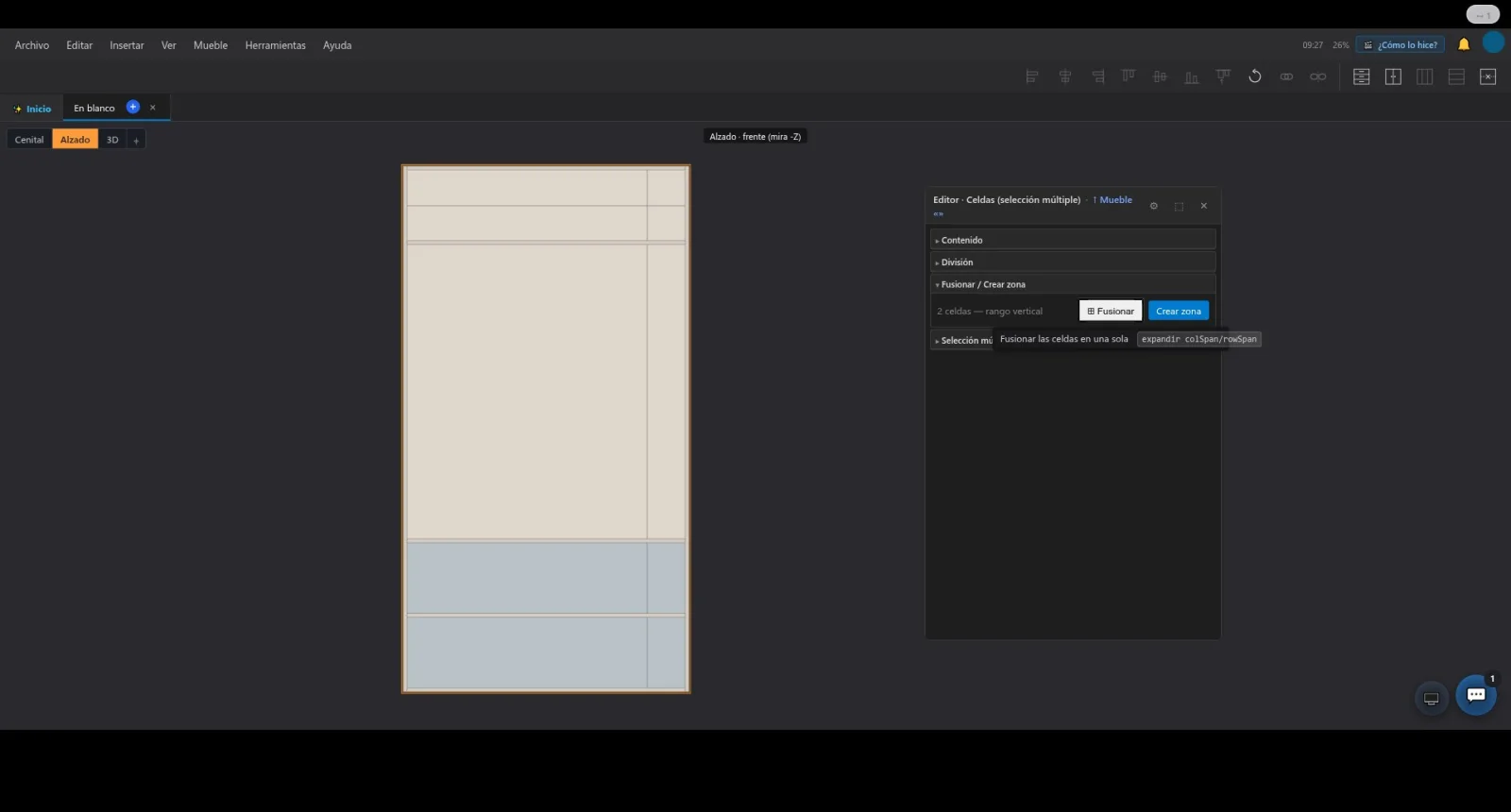

Ahora fusionamos las dos celdas inferiores para luego obtener las puertas estructurales

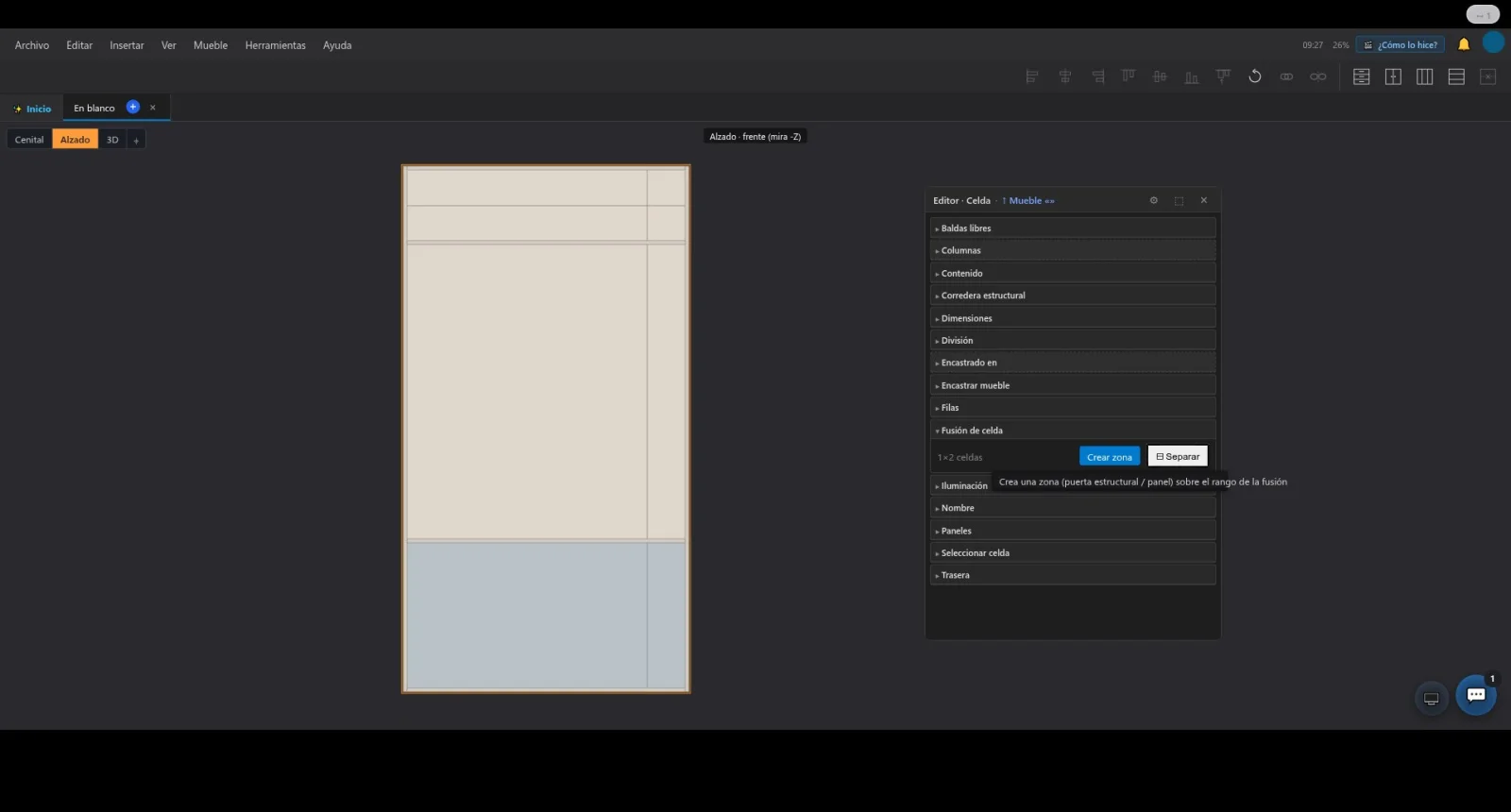

Paso 7 de 22
Creamos la zona correspondiente para poder poner puertas e interior al mismo tiempo
Paso 8 de 22

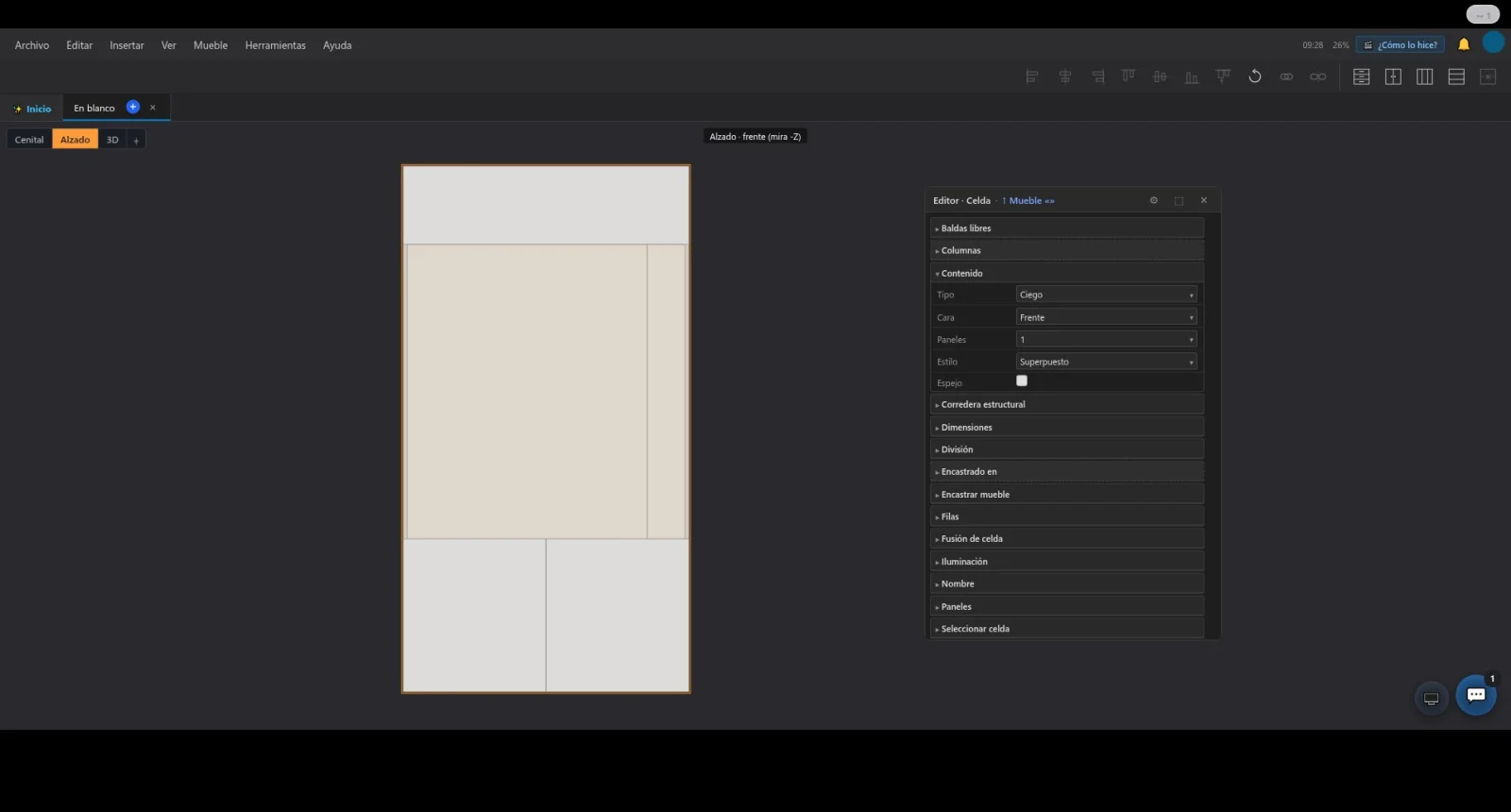

elegimos 2 puertas y tiradores push-to-open. También ponemos un panel ciego en la celda superior

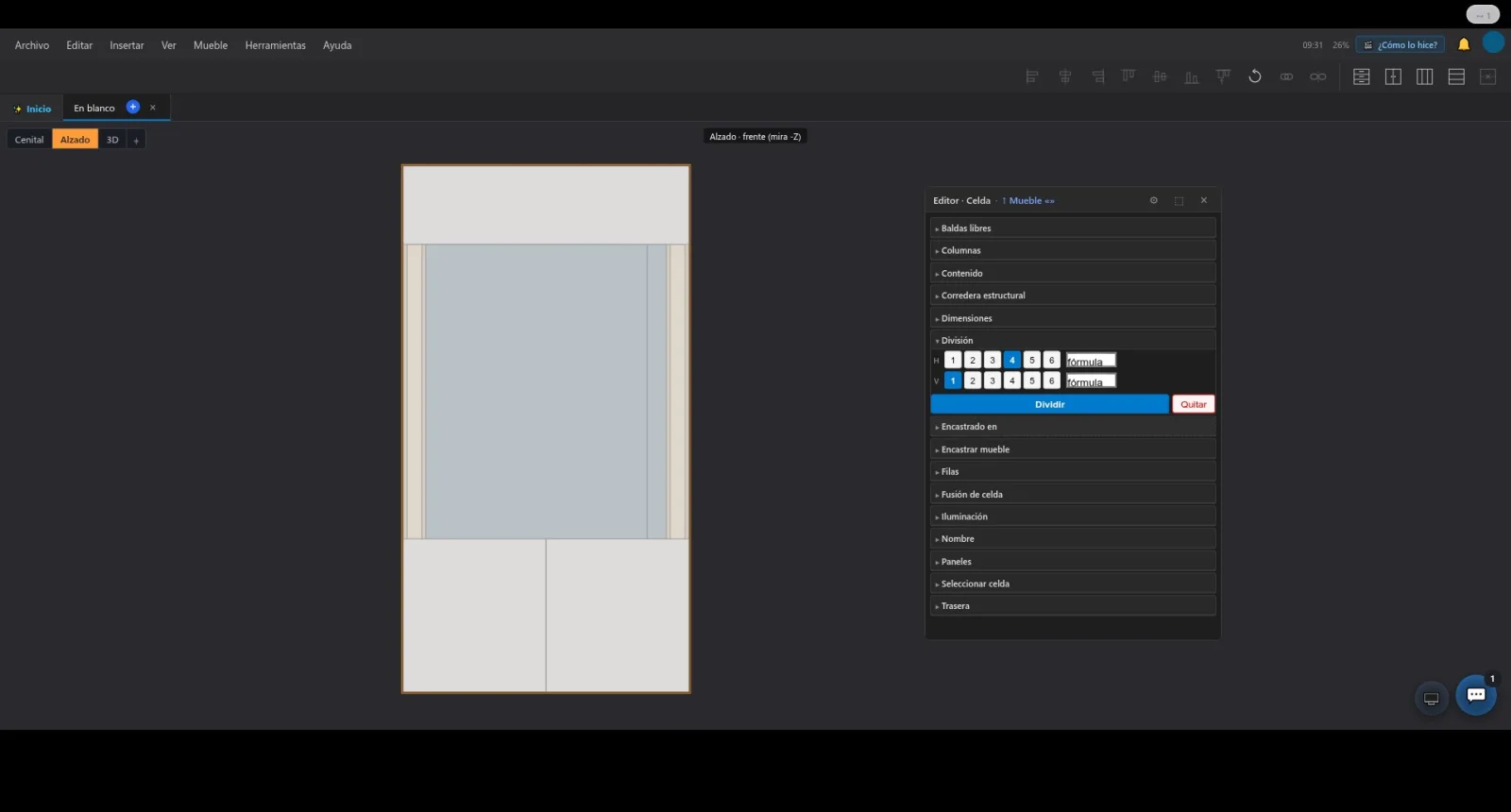

Paso 9 de 22

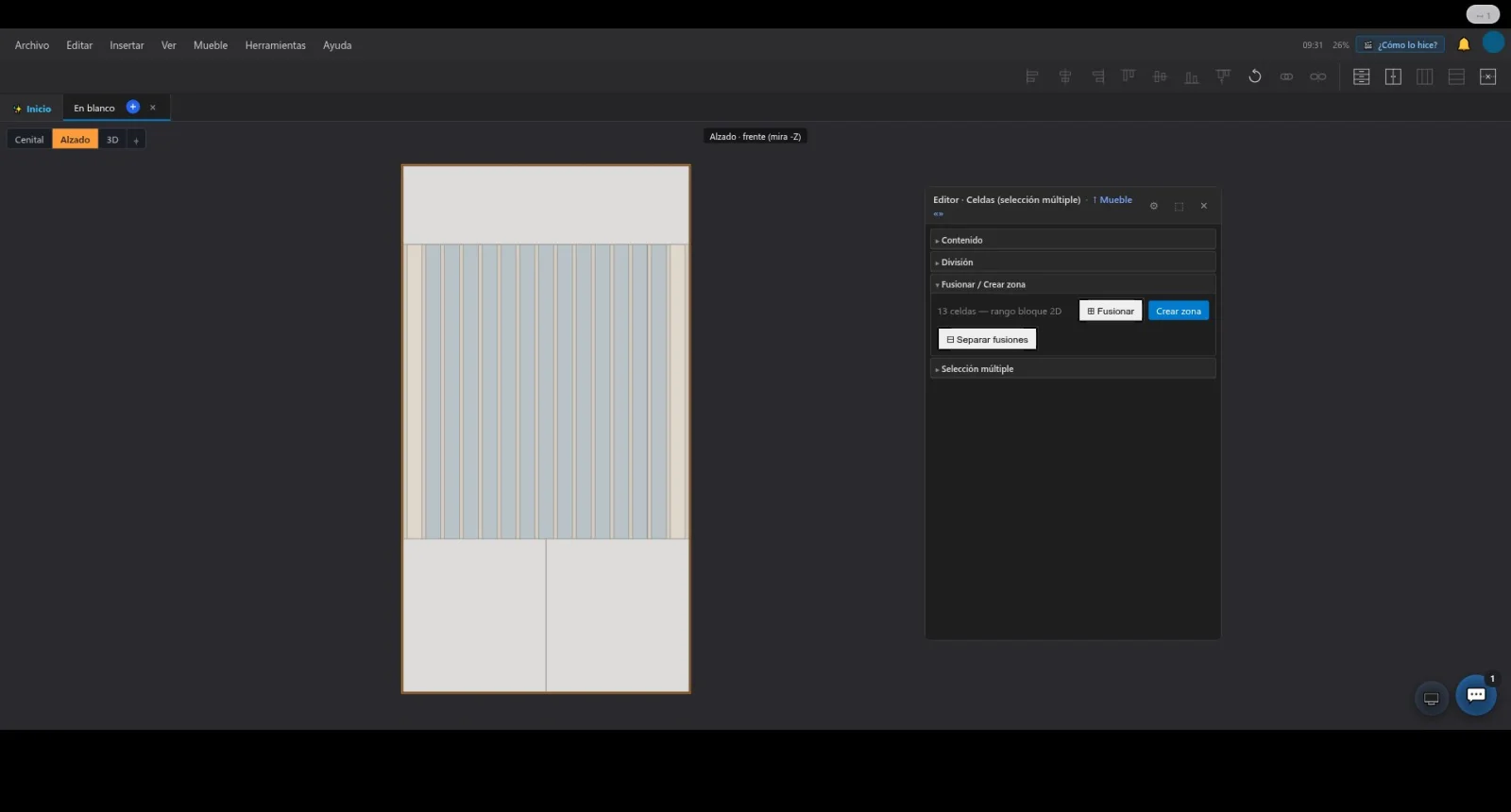

Ahora vemos cuantas partes como el larguero vertical formarian nuestro espacio central. Nos salen 15 partes. Dividimos ese espacio en 15 partes verticales

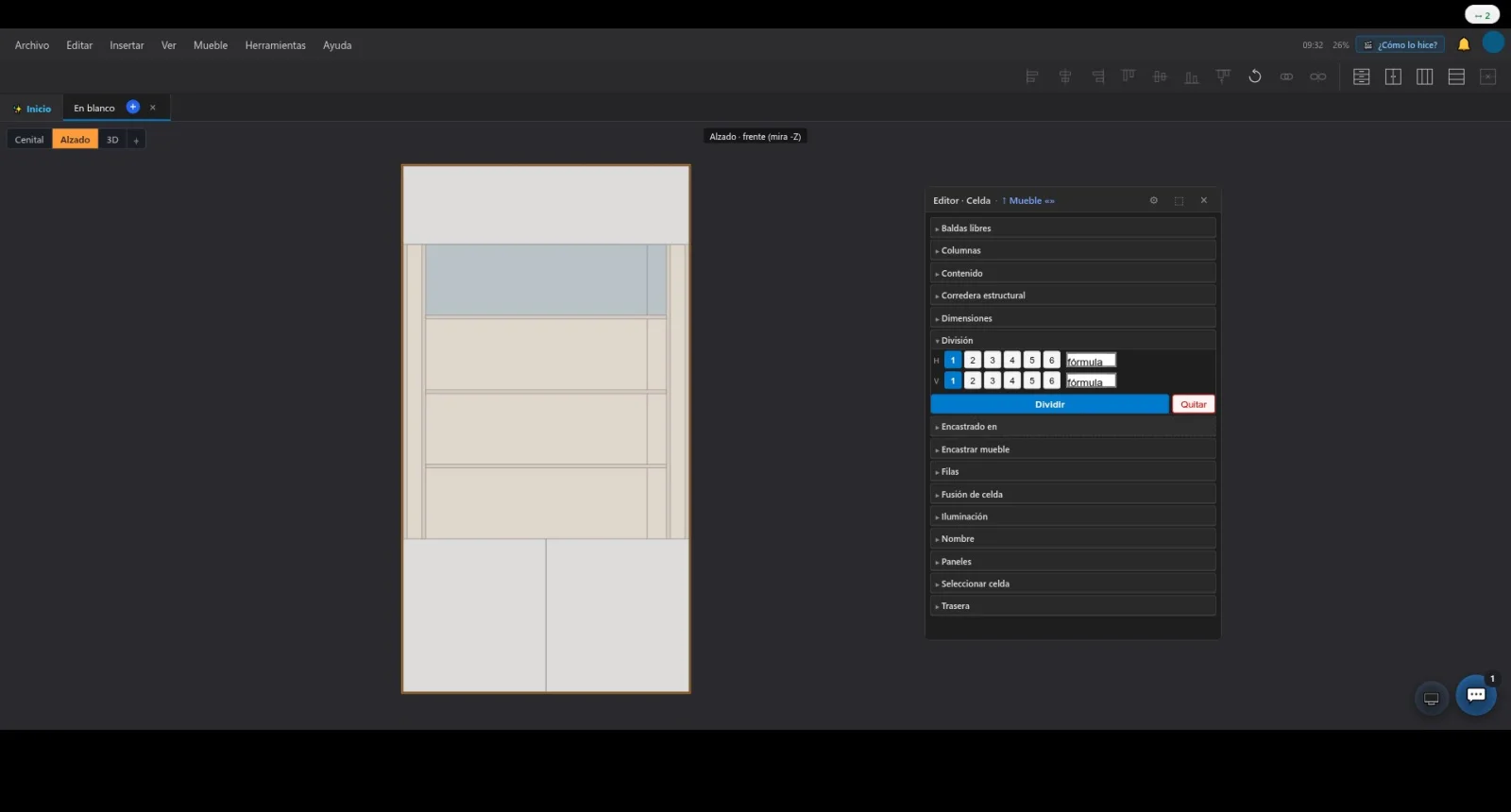

Paso 10 de 22

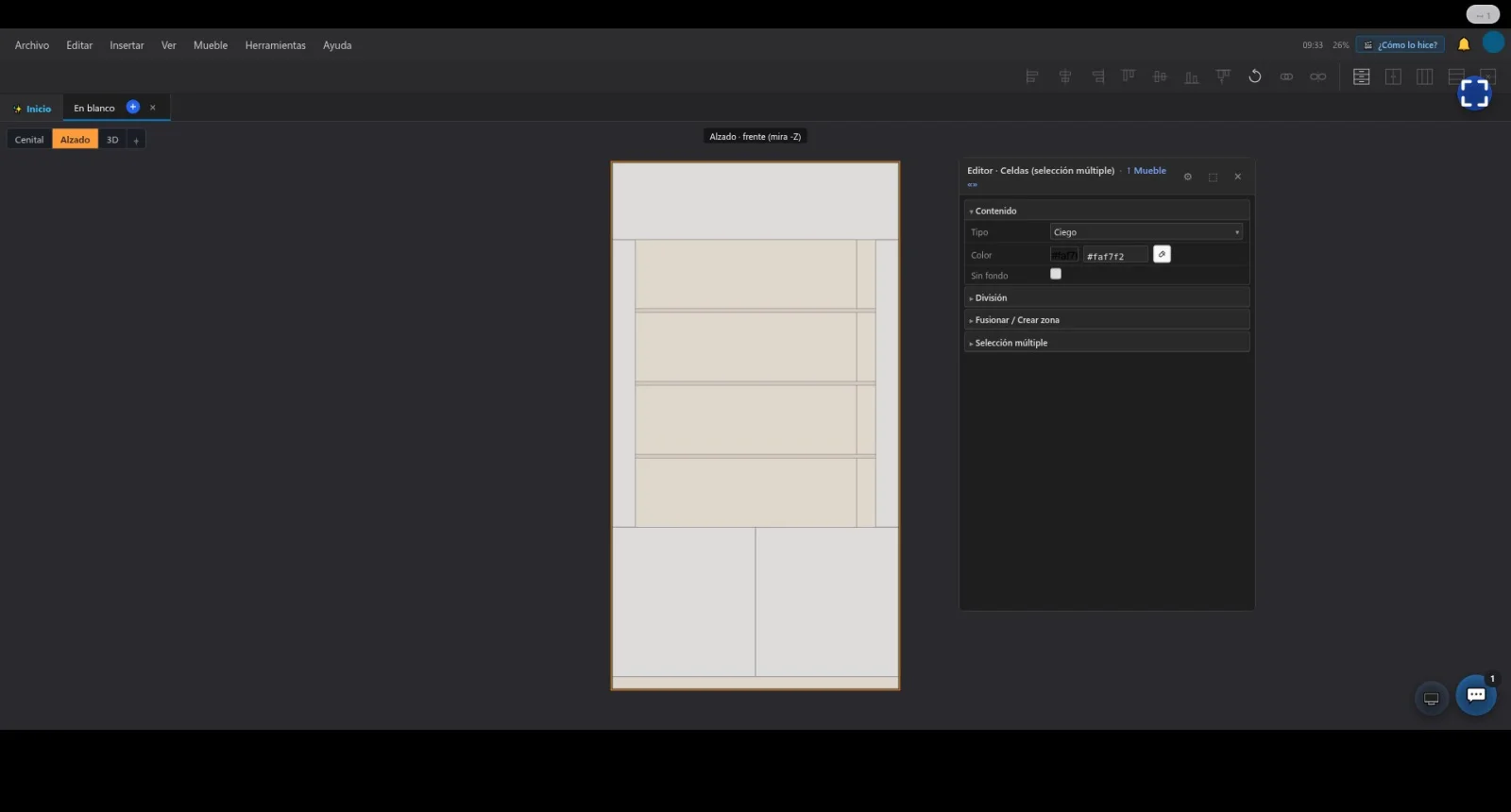

fusionamos las centrales y dividimos en 4 espacios horizontales para sacar las baldas
Paso 11 de 22
Ya tenemos el módulo medio hecho. A falta del zocalo inferior

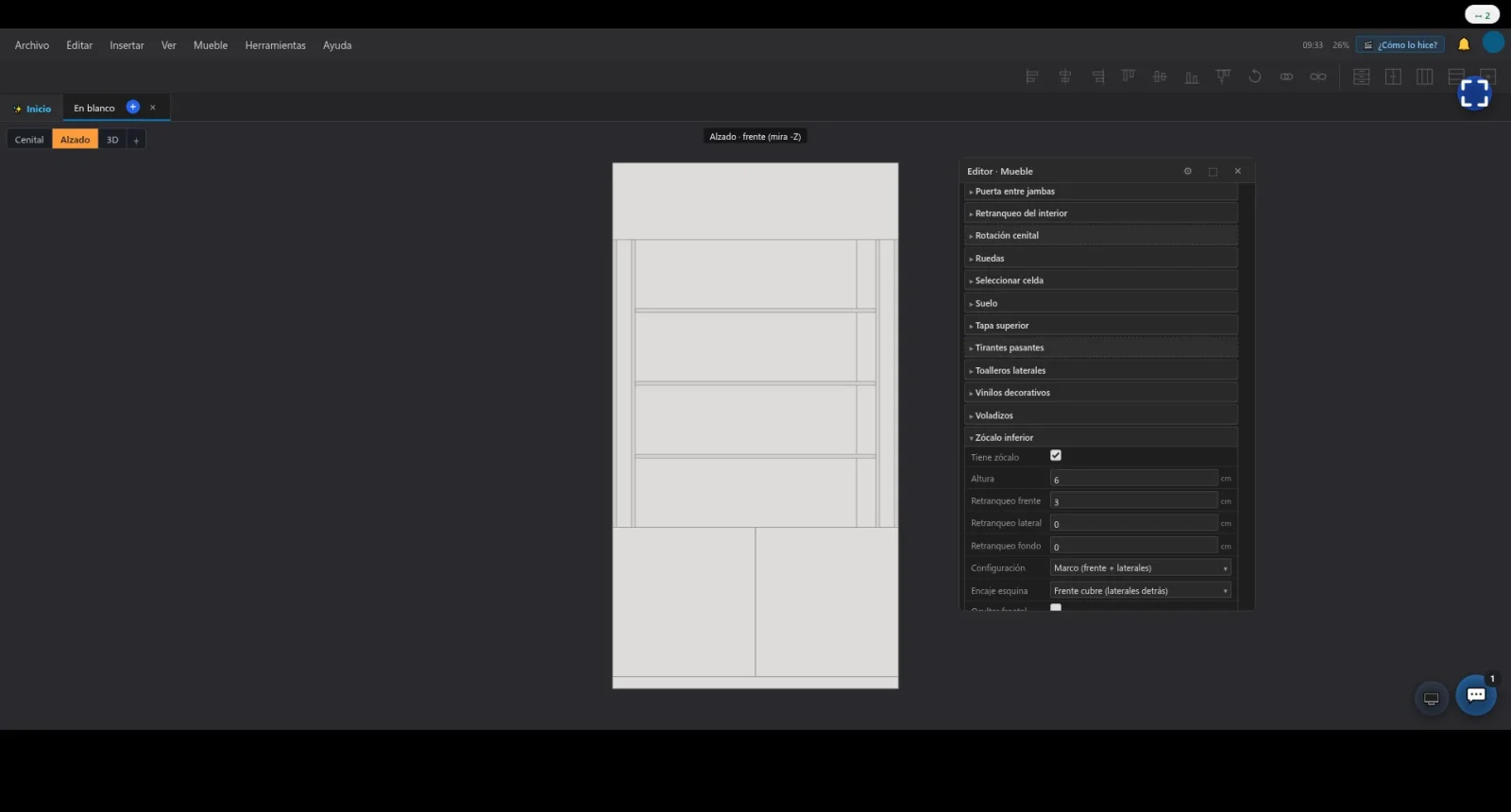

Paso 12 de 22

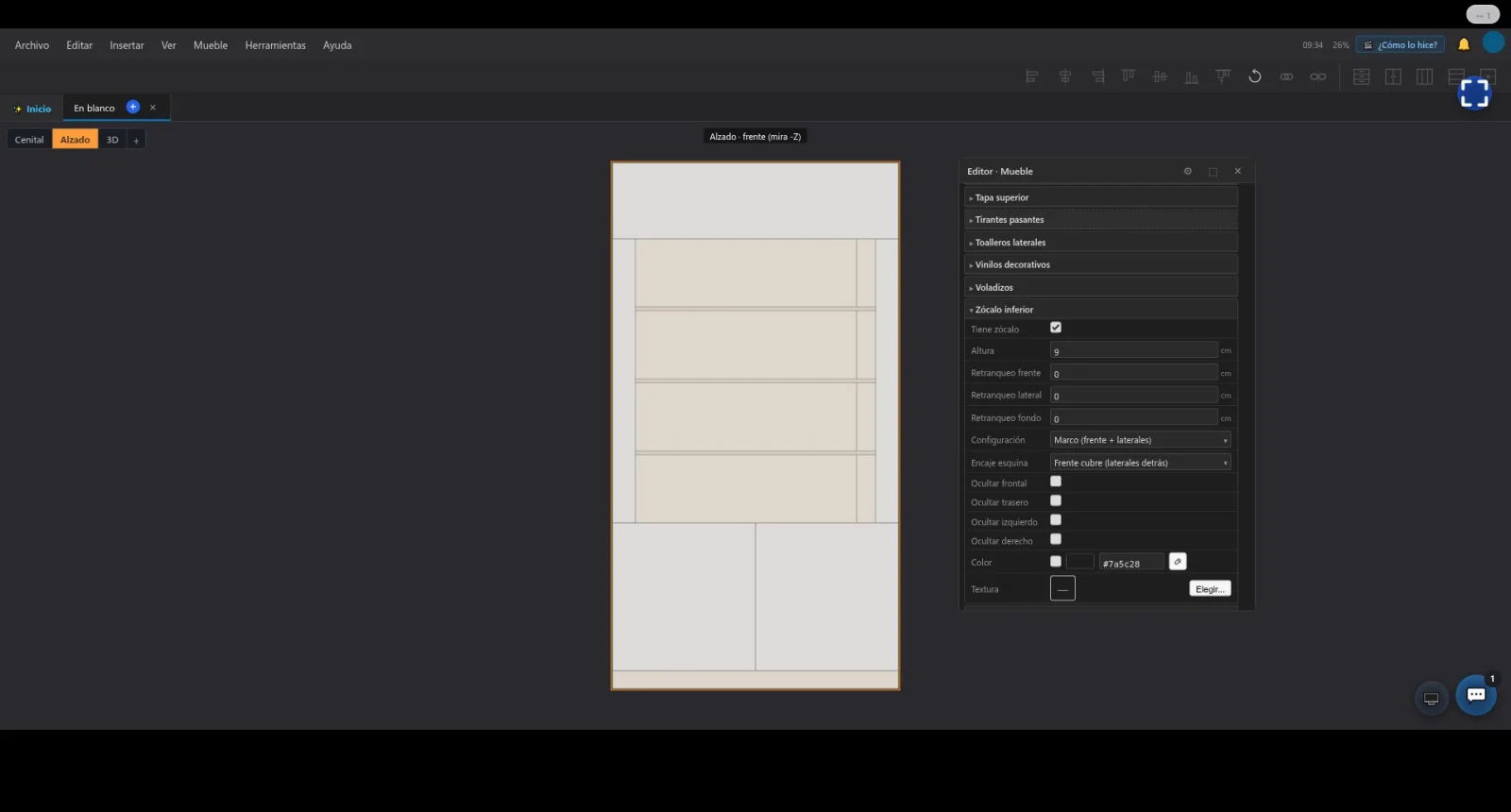

Seleccionamos "Tiene zócalo". Ajustamos la altura a 9 y eliminamos el retranqueo frontal
Paso 13 de 22
Cambiamos la altura del zócalo a 9 cms
Paso 14 de 22
Ya tenemos nuestro primer módulo hecho.

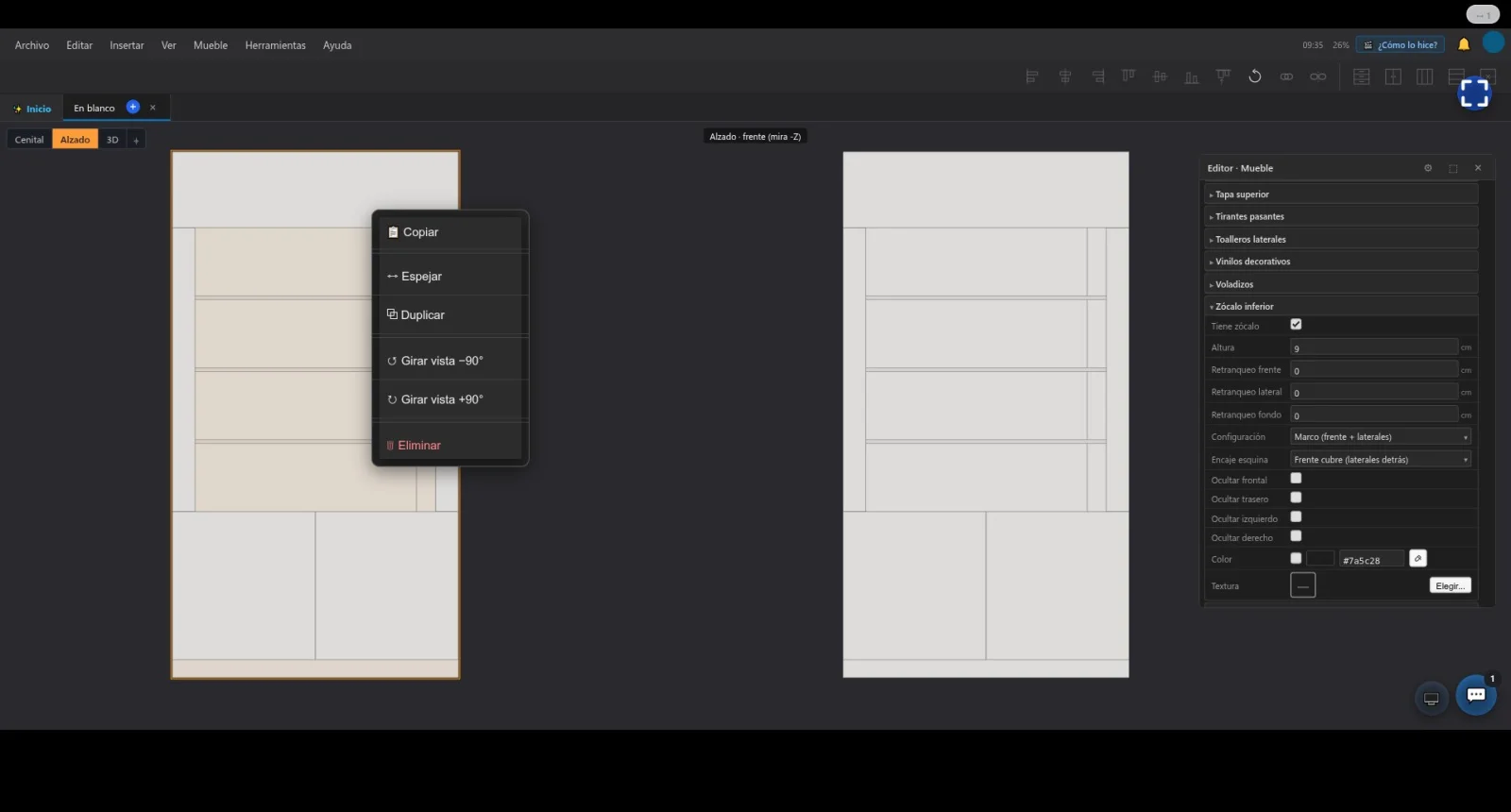

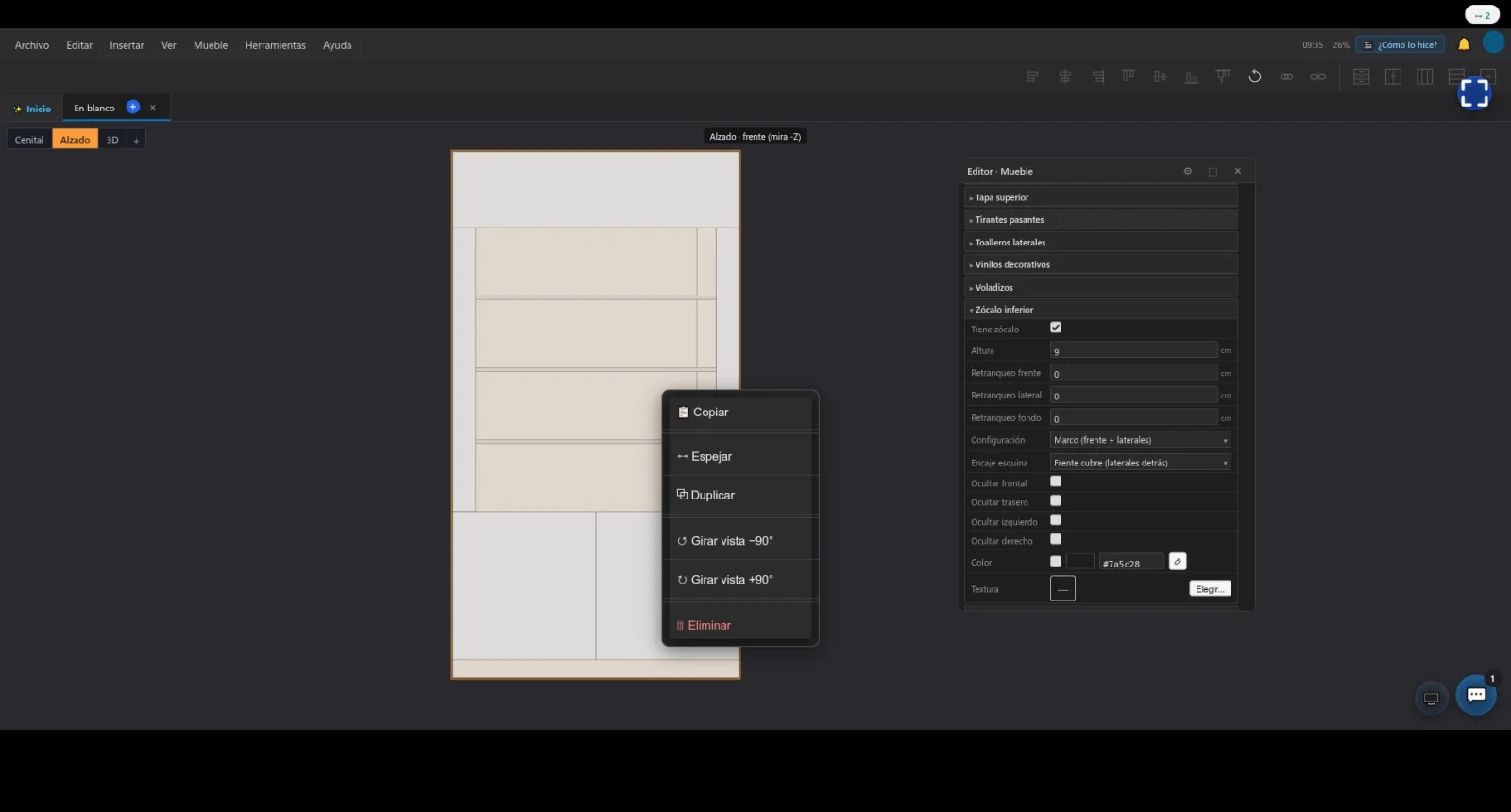

Paso 15 de 22
Duplicamos para obtener el mueble derecho

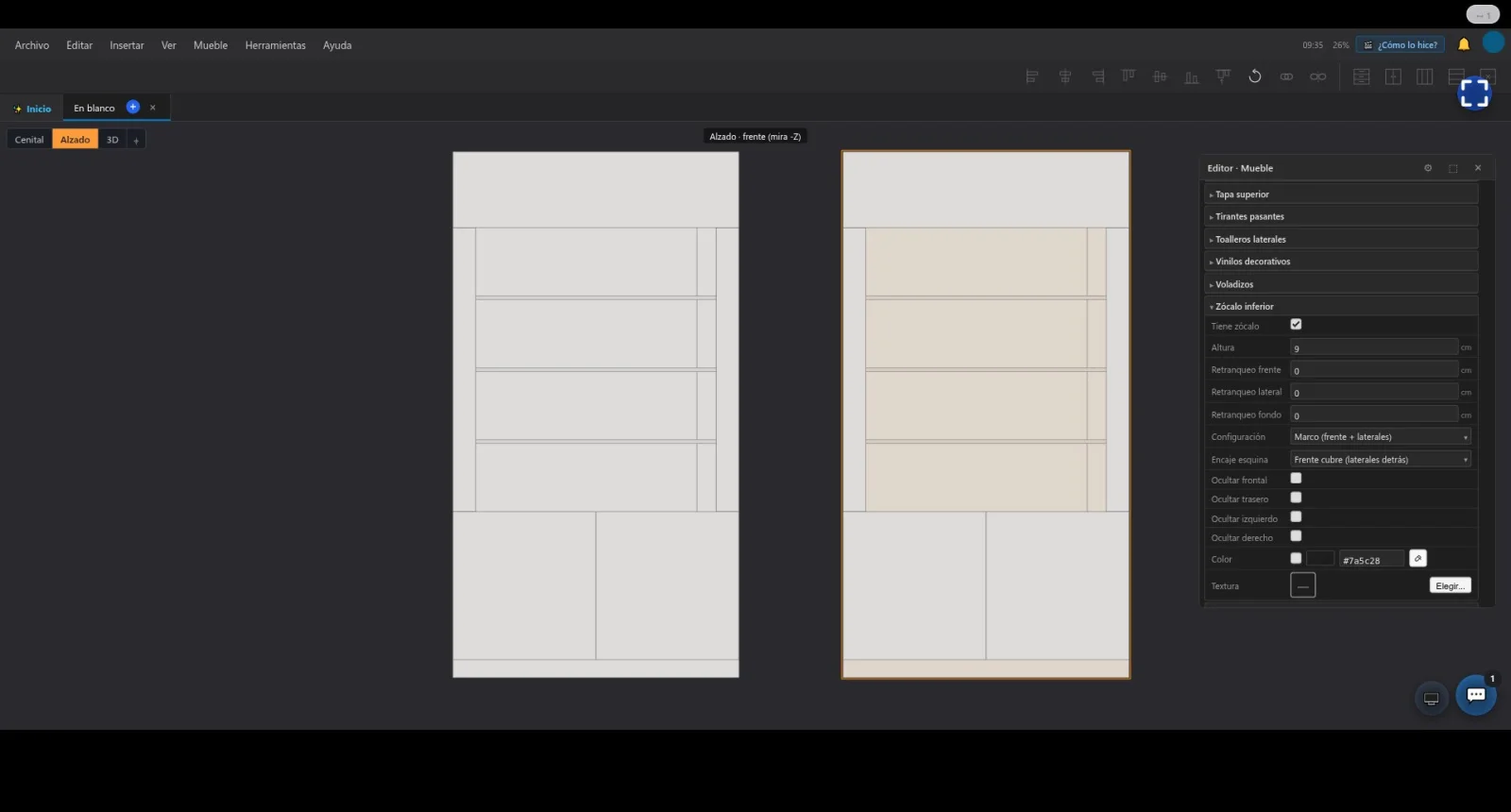

Paso 16 de 22
Ya tenemos los muebles de los extremos.

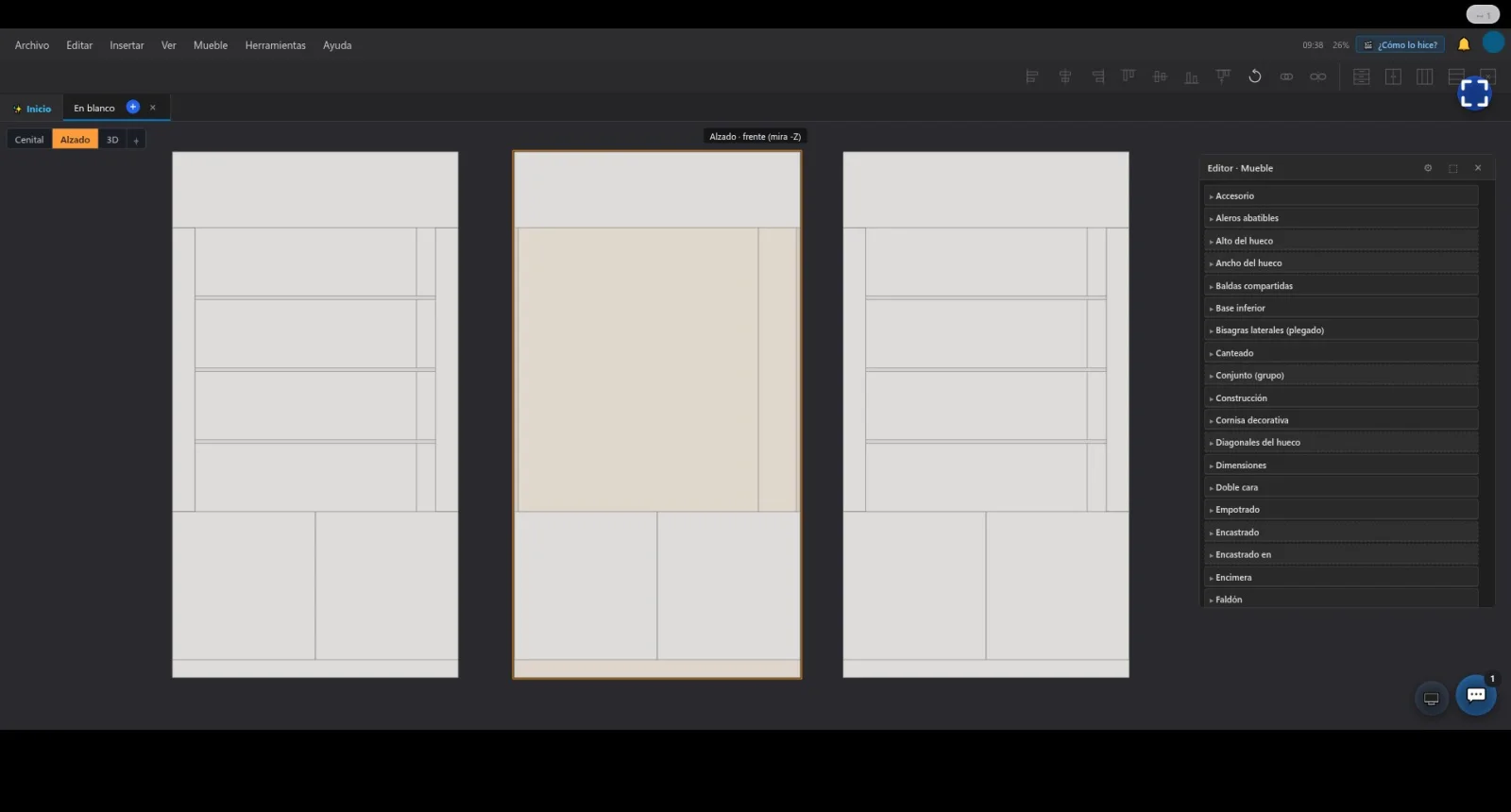

Paso 17 de 22
Duplicamos el izquierdo para sacar el modulo central. En este punto me doy cuenta de que podíamos haber duplicado el mueble en otro momento para ahorrar trabajo.

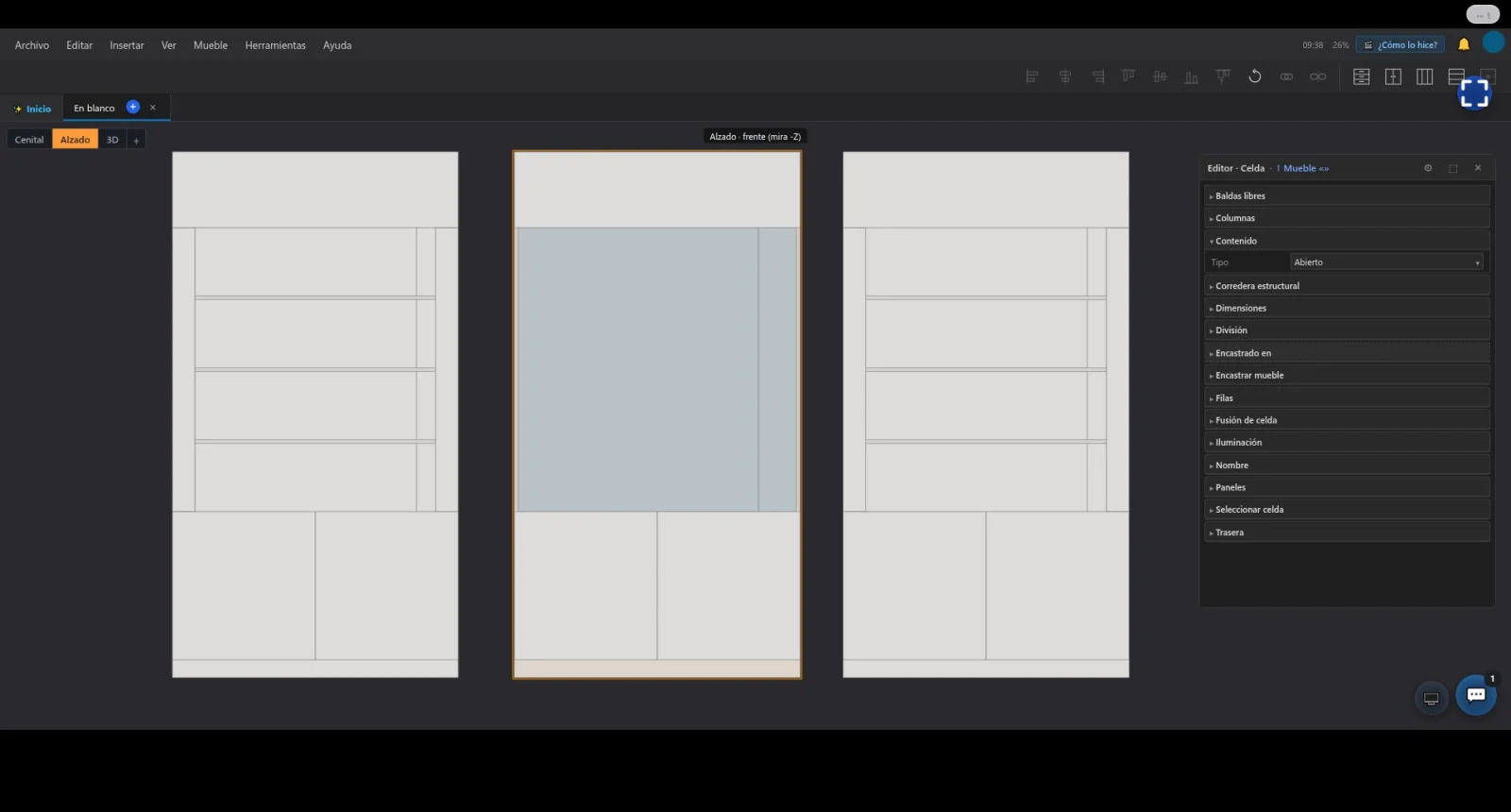

Paso 18 de 22
Hemos quitado los paneles ciegos de los laterales y fusionado todas las celdas que nos quedaban que, eran muchas. Ya tenemos nuestro módulo central listo
Paso 19 de 22
Ahora los juntamos lateralmente
Paso 20 de 22

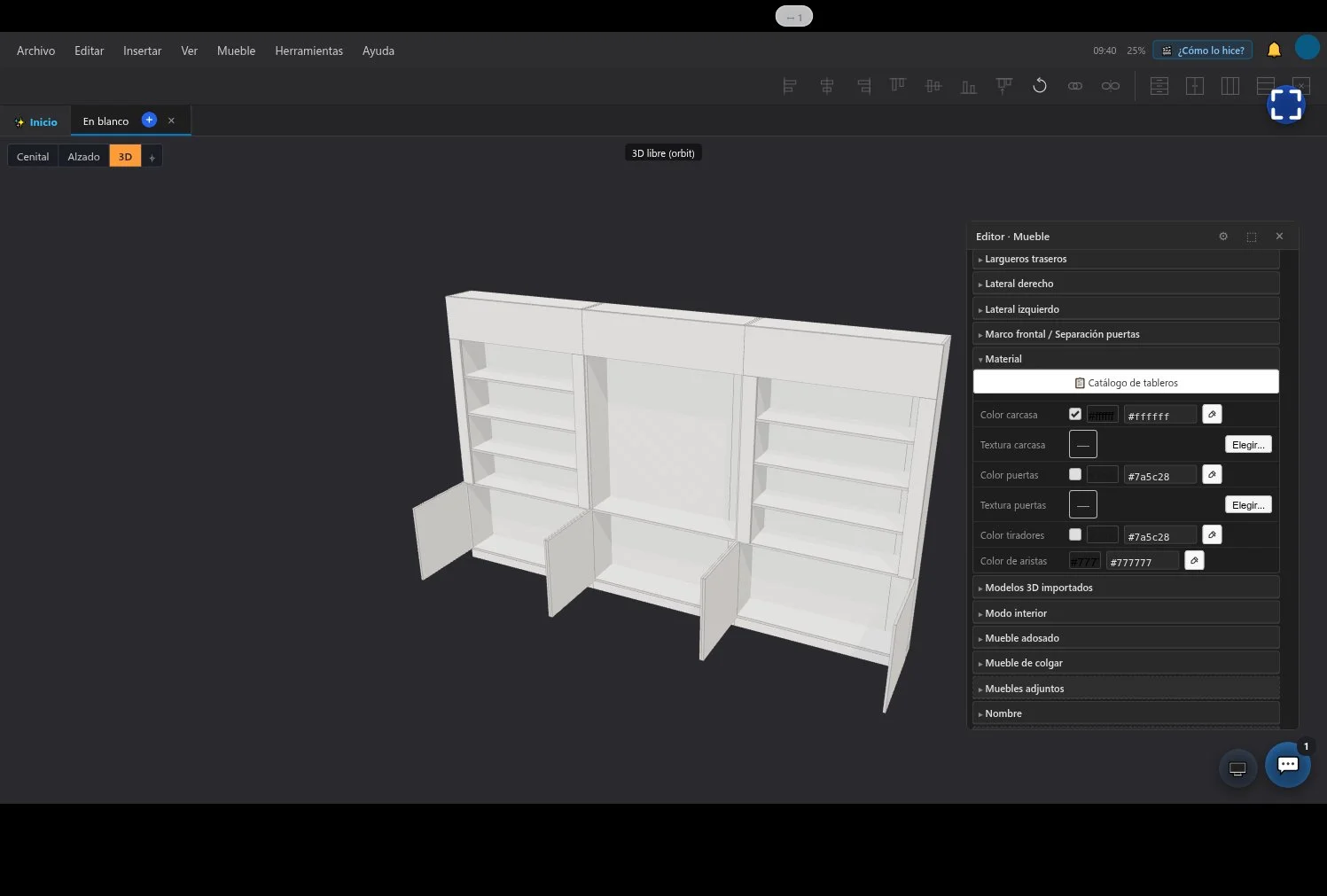

Y ya tenemos nuestro aparador construido.

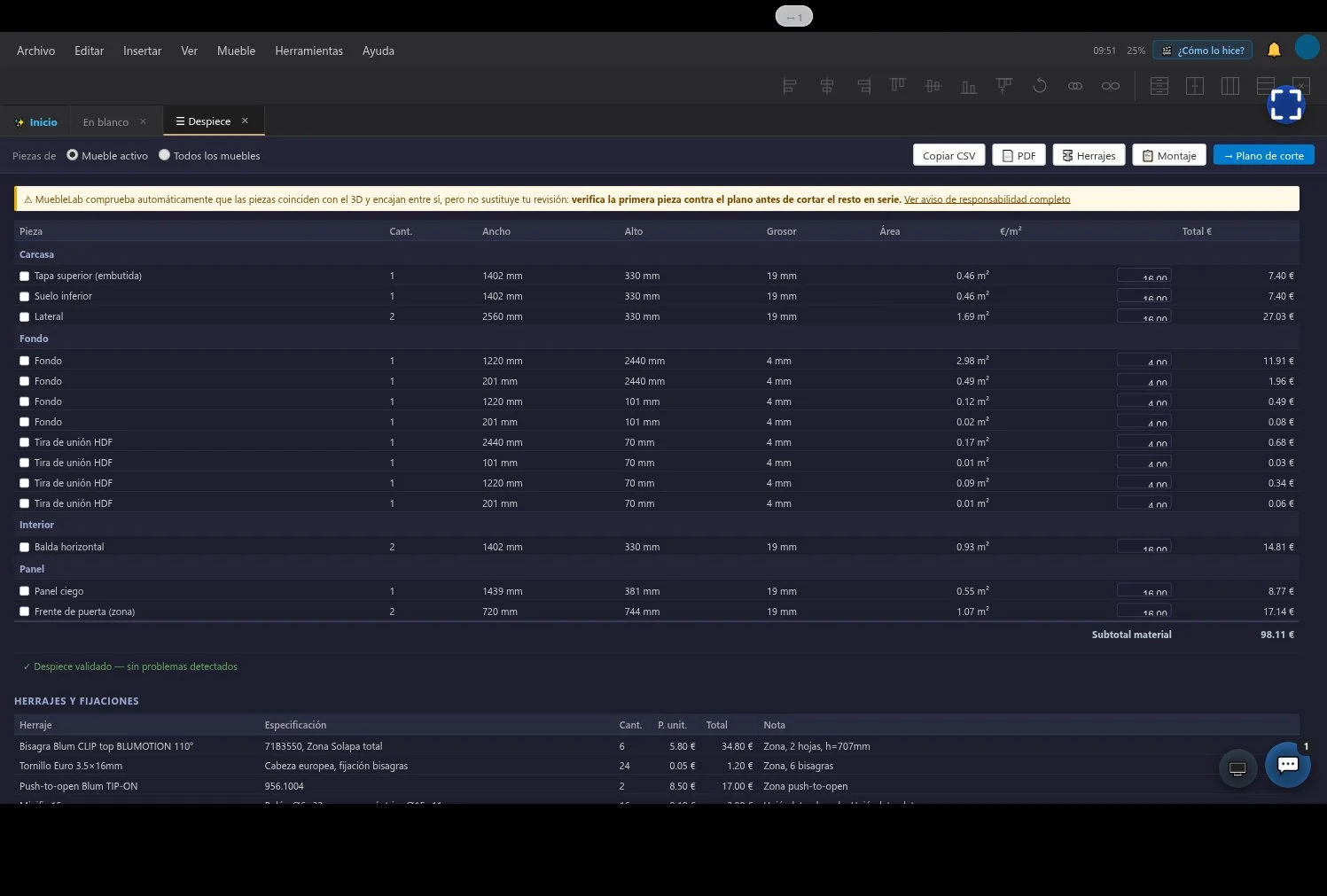

Paso 21 de 22
Este sería la lista de despiece y...

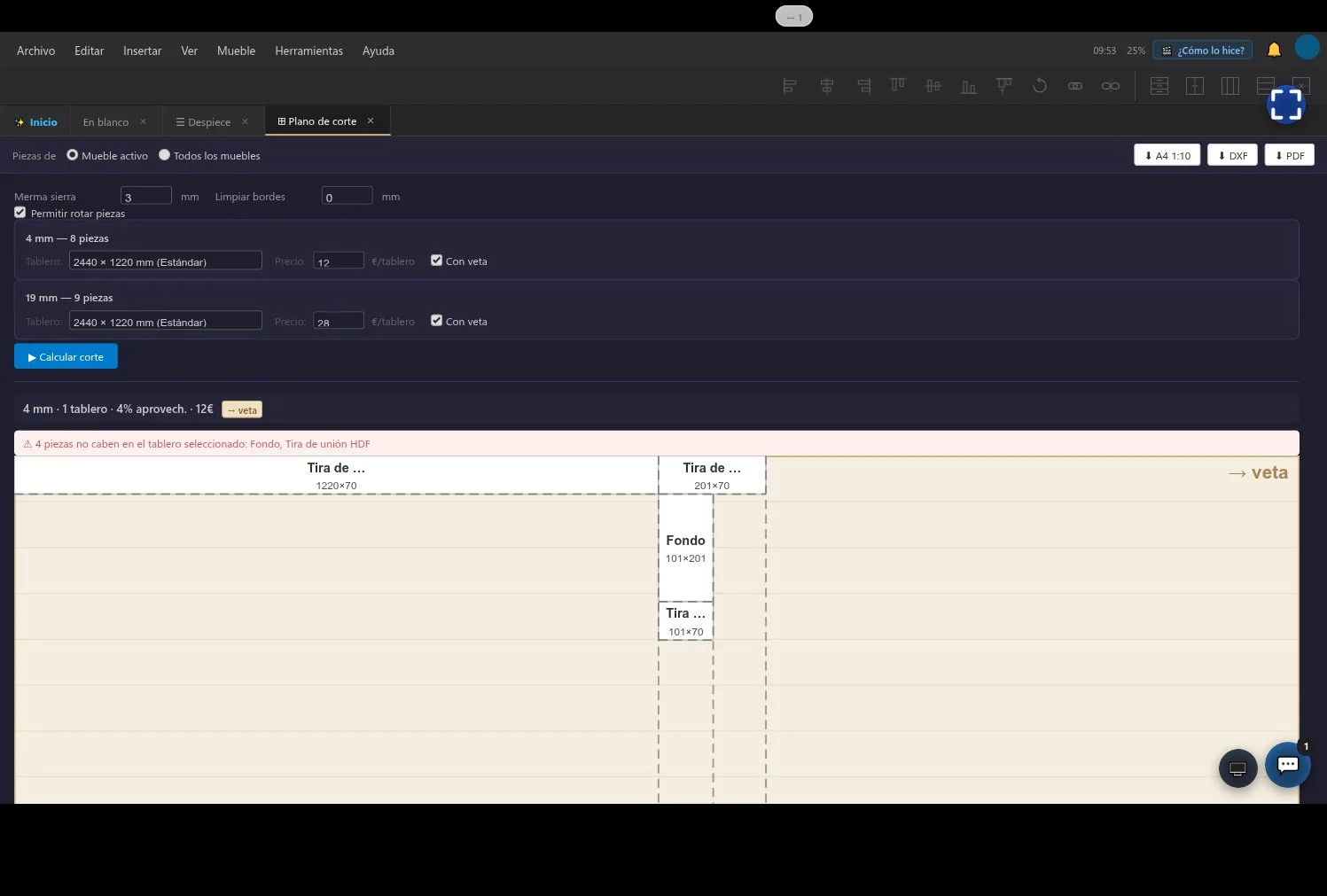

Paso 22 de 22
Estos los planos de corte. Un cordial saludo a todos. Hasta la próxima
